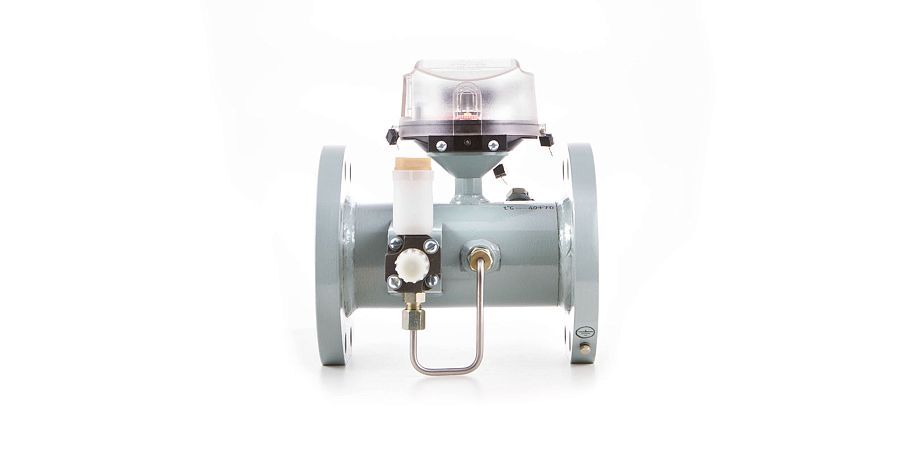

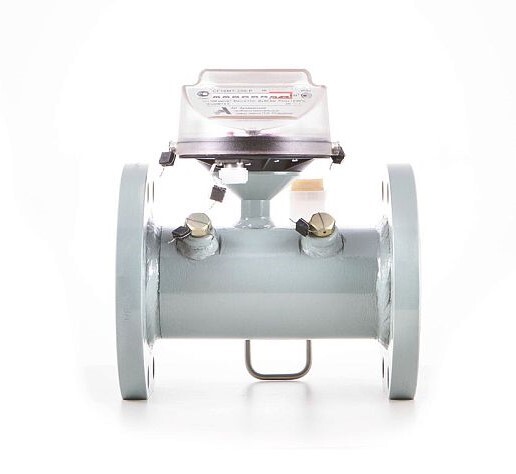

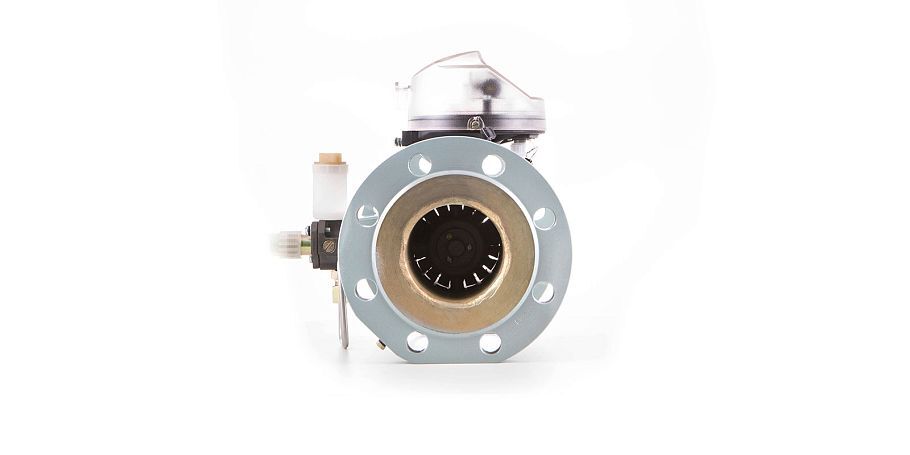

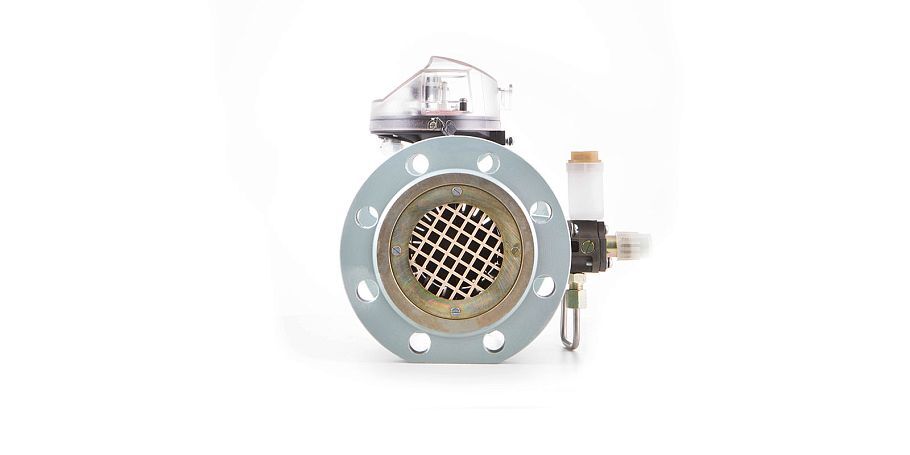

Счетчик газа СГ75МТ-800 (1000,1600,2500,4000)-Р3 диапазон 1:30

СГ75МТ-Р предназначены для измерения объема плавно меняющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
Типоразмер:
G1000, G 1600, G 2500
Направление потока газа :
слева направо , справа налево
Механическая термокомпенсация:
Нет
Подключение:
Вертикальное, Горизонтальное
цена по запросу
Кол-во+В корзину
Описание товараОтзывы

Температура измеряемого газа, °С

от -20 до +50

Температура окружающего воздуха, °С

от -40 до +70

Рабочее давление измеряемого газа, МПа

1,6 (СГ16); 7,5 (СГ75)

Потеря давления, не более, Па (мм вод.ст.)

1800 (180)


Точностные характеристики

Порог чувствительности счетчика, не более

0,033 Qmax

для СГ16МТ-100 - Р

0,02 Qmax

для остальных исполнений

Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть:

с диапазоном расходов 1:20

± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax

± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax

с диапазоном расходов 1:25

± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax

± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax

с диапазоном расходов 1:30

± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax

± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax

Обозначение при заказе

Условное обозначение счетчиков

СГ16МТ‑РиСГ75МТ‑Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ‑250‑Р — СГ16МТ-650-Р, СГ75МТ-250-Р‑СГ75МТ-650-Р) ивдиапазоне 1:30 (СГ16МТ-800-Р‑СГ16МТ-4000-Р, СГ75МТ‑800‑Р‑СГ75МТ-4000-Р).

Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ

Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:20: СГ16МТ-250-Р-2 ЛГФИ.407221.001 ТУ

Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 7,5 МПа (75 кгс/см2), диапазон измерения 1:25: СГ75МТ-250-Р-3 ЛГФИ.407221.001 ТУ

Условное обозначение

Ду, мм

Qmax, м3

Qmin, м3

Масса, кг

СГ75МТ-250

80

250

12,5

17

СГ75МТ-400

100

400

20

20

СГ75МТ-650

100

650

32,5

20

СГ75МТ-800

150

800

40

45

СГ75МТ-1000

150

1000

50

45

СГ75МТ-1600

200

1600

80

75

СГ75МТ-2500

200

2500

125

75

СГ75МТ-4000

200

4000

200

75

Примечание: диапазон измерения счетчиков увеличивается при повышении давления газа.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ-100 (безфланцевое исполнение)

Обозначение исполнения счетчика

Размеры, мм

Ду

D

L

   L1

L2

Н

Н1

1

2

3

4

5

6

7

8

СГ75МТ-160

80

140

240

245

258

267

291

СГ75МТ-250

80

140

240

245

258

267

291

СГ75МТ-400

100

164

300

305

282

291

304

СГ75МТ-650

СГ75МТ-800

150

218

450

455

353

362

348

СГ75МТ-1000

СГ75МТ-1600

200

295

424

431

380

СГ75МТ-2500

СГ75МТ-4000

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ (фланцевое исполнение)
