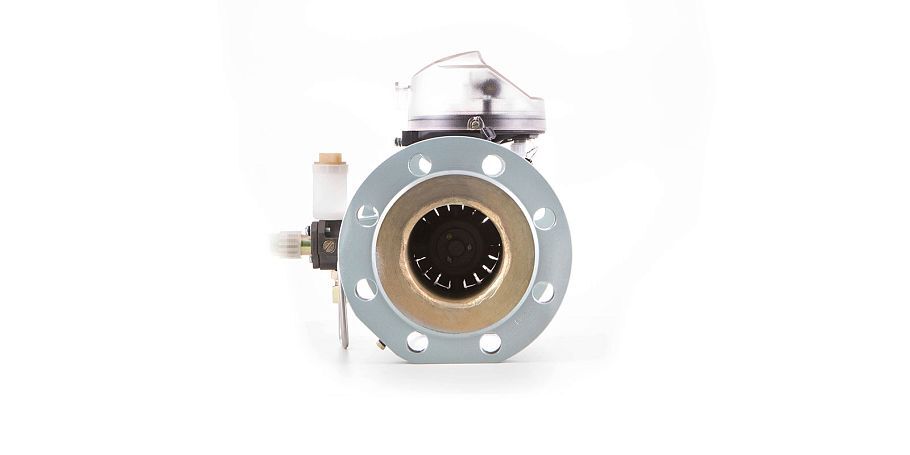

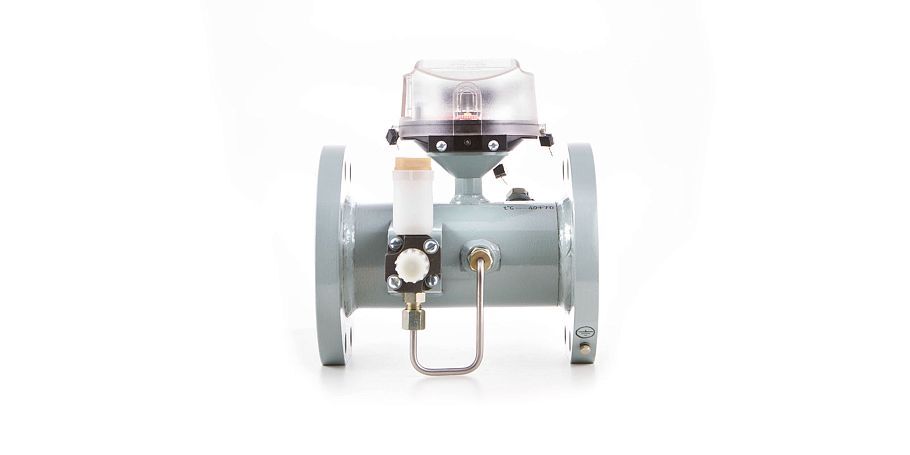

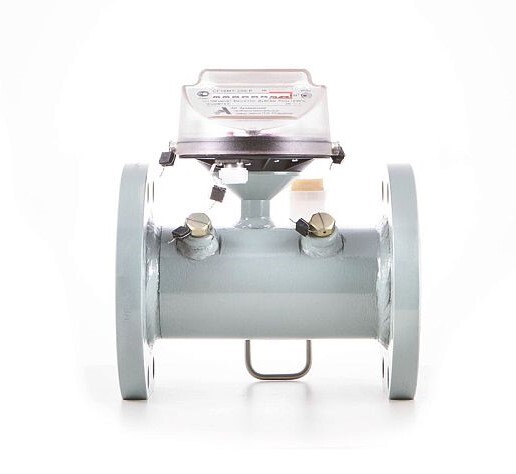

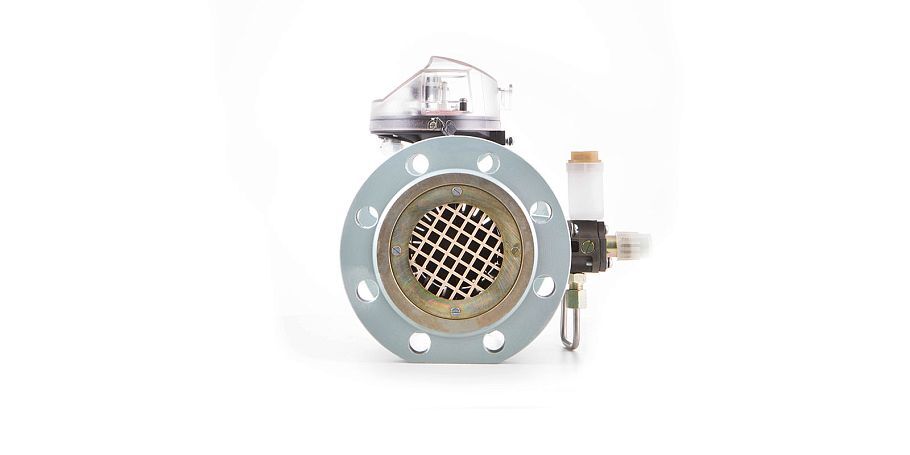

Температура измеряемого газа, °С |
от -20 до +50 |
Температура окружающего воздуха, °С |
от -40 до +70 |
Рабочее давление измеряемого газа, МПа |
1,6 (СГ16); 7,5 (СГ75) |
Потеря давления, не более, Па (мм вод.ст.) |
1800 (180) |
Точностные характеристики
Порог чувствительности счетчика, не более |
|
0,033 Qmax |
для СГ16МТ-100 - Р |
0,02 Qmax |
для остальных исполнений |
Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть: |
|
с диапазоном расходов 1:10 |
± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax |
± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax |
|
с диапазоном расходов 1:12,5 |
± 1 % - в диапазоне раcходов от Qmax до 0,1 Qmax |
± 2 % - в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax |
|
с диапазоном расходов 1:20 |
± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax |
± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax |
|
с диапазоном расходов 1:25 |
± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax |
± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax |
|
с диапазоном расходов 1:30 |
± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax |
± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax |
Обозначение при заказе
Условное обозначение счетчиков
СГ16МТ‑РиСГ75МТ‑Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ‑250‑Р — СГ16МТ-650-Р, СГ75МТ-250-Р‑СГ75МТ-650-Р) ивдиапазоне 1:30 (СГ16МТ-800-Р‑СГ16МТ-4000-Р, СГ75МТ‑800‑Р‑СГ75МТ-4000-Р).
Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ
Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:20: СГ16МТ-250-Р-2 ЛГФИ.407221.001 ТУ
Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 7,5 МПа (75 кгс/см2), диапазон измерения 1:25: СГ75МТ-250-Р-3 ЛГФИ.407221.001 ТУ
Условное обозначение |
Ду, мм |
Qmax, м3/ч |
Qmin, м3/ч |
Масса, кг |
СГ16МТ-65 |
50 |
65 |
6,5 |
7,5 |
СГ16МТ-100 |
50 |
100 |
10 |
7,5 |
СГ16МТ-160 |
80 |
160 |
8 |
13 |
СГ16МТ-250 |
80 |
250 |
12,5 |
13 |
СГ16МТ-400 |
100 |
400 |
20 |
17 |
СГ16МТ-650 |
100 |
650 |
32,5 |
17 |
СГ16МТ-800 |
150 |
800 |
40 |
32 |
СГ16МТ-1000 |
150 |
1000 |
50 |
32 |
СГ16МТ-1600 |
200 |
1600 |
80 |
46 |
СГ16МТ-2500 |
200 |
2500 |
125 |
46 |
СГ16МТ-4000 |
200 |
4000 |
200 |
46 |
СГ75МТ-250 |
80 |
250 |
12,5 |
17 |
СГ75МТ-400 |
100 |
400 |
20 |
20 |
СГ75МТ-650 |
100 |
650 |
32,5 |
20 |
СГ75МТ-800 |
150 |
800 |
40 |
45 |
СГ75МТ-1000 |
150 |
1000 |
50 |
45 |
СГ75МТ-1600 |
200 |
1600 |
80 |
75 |
СГ75МТ-2500 |
200 |
2500 |
125 |
75 |
СГ75МТ-4000 |
200 |
4000 |
200 |
75 |
Примечание: диапазон измерения счетчиков увеличивается при повышении давления газа.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ-100 (безфланцевое исполнение)
Обозначение исполнения счетчика |
Размеры, мм |
||||||
Ду |
D |
L |
L1 |
L2 |
Н |
Н1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
СГ75МТ-160 |
80 |
140 |
240 |
245 |
258 |
267 |
291 |
СГ75МТ-250 |
80 |
140 |
240 |
245 |
258 |
267 |
291 |
СГ75МТ-400 |
100 |
164 |
300 |
305 |
282 |
291 |
304 |
СГ75МТ-650 |
|||||||
СГ75МТ-800 |
150 |
218 |
450 |
455 |
353 |
362 |
348 |
СГ75МТ-1000 |
|||||||
СГ75МТ-1600 |
200 |
295 |
424 |
431 |
380 |
||
СГ75МТ-2500 |
|||||||
СГ75МТ-4000 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ (фланцевое исполнение)
Обозначение исполнения счетчика |
Размеры, мм |
|||||||
Ду |
D |
D1 |
D2 |
d/n |
L |
H |
B |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
СГ16МТ-65 |
50 |
103 |
- |
- |
- |
150 |
220 |
136 |
СГ16МТ-100 |
50 |
103 |
- |
- |
- |
150 |
220 |
136 |
СГ16МТ-160 |
80 |
195 |
160 |
133 |
18/8 |
240 |
255 |
280 |
СГ16МТ-250 |
80 |
195 |
160 |
133 |
18/8 |
240 |
255 |
280 |
СГ16МТ-400 |
100 |
215 |
180 |
158 |
18/8 |
300 |
275 |
305 |
СГ16МТ-650 |
||||||||
СГ16МТ-800 |
150 |
280 |
240 |
212 |
22/8 |
450 |
330 |
365 |
СГ16МТ-1000 |
||||||||
СГ16МТ-1600 |
200 |
335 |
295 |
268 |
22/12 |
450 |
390 |
430 |
СГ16МТ-2500 |
||||||||
СГ16МТ-4000 |
