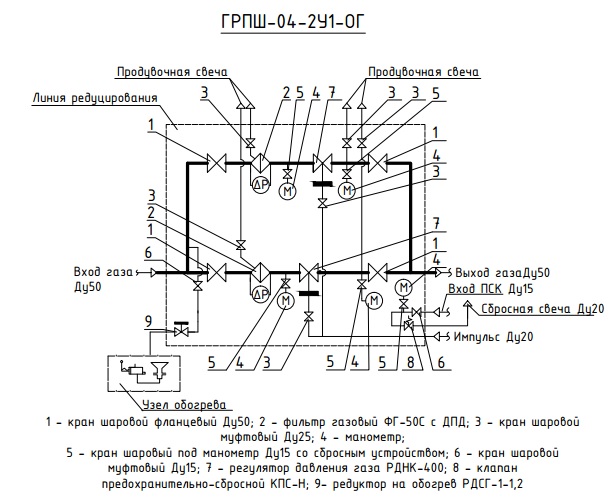

ГРПШ-04-2У1-ОГ

                             Наименование

ГРПШ-04-2У1-ОГ

    Регулятор давления газа

РДНК-400

РДНК-50/400

   Максимальное выходное давление, МПа

0,6

Регулируемая среда

природный газ по ГОСТ 5542-87

Температура окружающей среды, ^оС

-40...+60

Диапазон настройки выходного давления, Рвых, кПа:

2 - 5

Неравномерность регулирования выходного давления, %

±10

Предохранительно-запорный клапан

Встроенный

Давление срабатывания запорного клапана, КПа

при повышении Рвых

(1,2…1,8) Рвых

2,5…6,3

при понижении Рвых

 (0,2…0,5) Рвых

0,6…1,1

Предохранительно-сбросной клапан

КПС-Н-1

Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа

                                    2,5-6,0

Система обогрева

                              газообогрев

Срок службы, лет

30

Марка регулятора давления газа

Пропускная способность регулятора при входном давлении, Q, /час.

0,05

МПа

0,1

МПа

0,2

МПа

0,3

МПа

0,4

МПа

0,5

МПа

0,6

МПа

0,7

МПа

0,8

МПа

0,9

МПа

1,0

МПа

1,1

МПа

1,2

МПа

РДНК-400

45

80

125

170

200

250

300

РДНК-50/400

130

180

270

360

450

540

630
